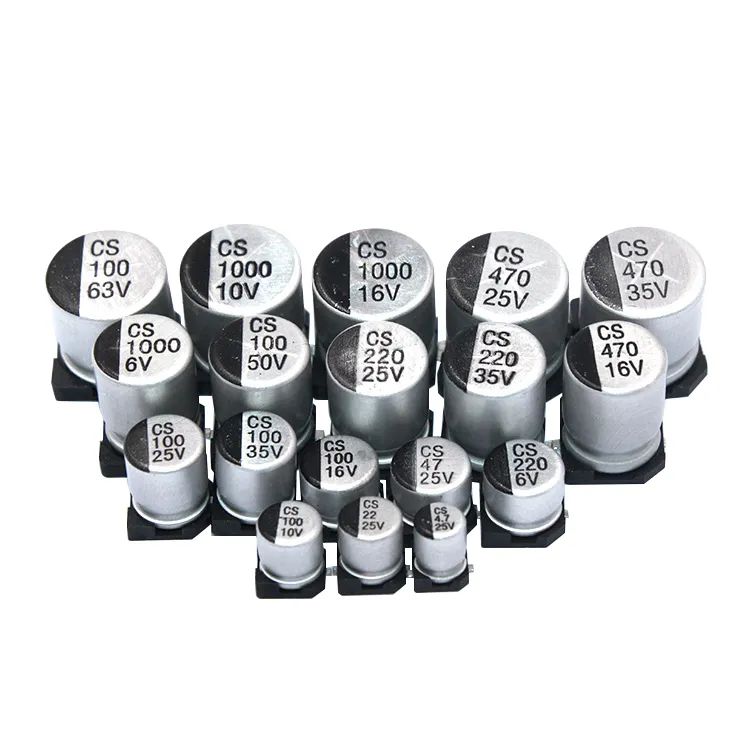

贴片电解电容
产品型号:5*11/6*12/8*12/10*16/12*20
产品产地:立隆/首科/容强
发布日期:2023-05-12
浏览次数:
  • 详细资料
  • 规格参数
  • 包装

电解电容器特点一:单位体积的电容量非常大,比其它种类的电容大几十到数百倍。
电解电容器特点二:额定的容量可以做到非常大,可以轻易做到几万μf甚至几f(但不能和双电层电容比)。
电解电容器特点三:价格比其它种类具有压倒性优势,因为电解电容的组成材料都是普通的工业材料,比如铝等等。制造铝电解电容的设备也都是普通的工业设备,可以大规模生产,成本相对比较低。

铝电解电容一定会坏,只是时间问题。影响电容寿命的原因有很多,过电压,逆电压,高温,急速充放电等等,正常使用的情况下,最大的影响就是温度,因为温度越高电解液的挥发损耗越快。需要注意的是这里的温度不是指环境或表面温度,是指铝箔工作温度。厂商通常会将电容寿命和测试温度标注在电容本体。

因电容的工作温度每增高10℃寿命减半,所以不要以为2000小时寿命的铝电解电容就比1000小时的好,要注意确认寿命的测试温度。每个厂商都有温度和寿命的计算公式,在设计电容时要参照实际数据进行计算。需要了解的是要提高铝电解电容的寿命,第一要降低工作温度,在PCB上远离热源,第二考虑使用最高工作温度高的电容,当然价格也会高一些。

电解电容在电路中实际要承受的电压不能超过它的耐压值。在滤波电路中,电容的耐压值不要小于交流有效值的1.42倍。使用电解电容的时候,还要注意正负极不要接反。不同电路应该选用不同种类的电容。揩振回路可以选用云母、高频陶瓷电容,隔直流可以选用纸介、涤纶、云母、电解、陶瓷等电容,滤波可以选用电解电容,旁路可以选用涤纶、纸介、陶瓷、电解等电容。电容在装入电路前要检查它有没有短路、断路和漏电等现象,并且核对它的电容值。安装的时候,要使电容的类别、容量、耐压等符号容易看到,以便核实。

寿命估算(life expectancy):电解电容在最高工作温度下,可持续动作的时间。

lx=lo*2(to-ta)/10

lx=实际工作寿命

lo=保证寿命

to=最高工作温度(85℃105℃)

ta=电容器实际工作周围温度

example:规范值105℃/1000hrs

65℃寿命推估:lx=1000*2(105-65)/10

实际工作寿命:8000hrs

高温负荷寿命(load life)将电解电容器在最高工作温度下,印加额定工作电压,经一持续规定完成时间后,须符合下列变化:δcap:试验前之值的20%以内。
